圧縮継手の理解：タイプ、アプリケーション、およびインストール

圧縮継手の紹介

圧縮継手 配管、油圧、自動車、計装など、さまざまな業界のパイプやチューブを接続または結合するために使用される重要なコンポーネントです。これらの継手は、2つのパイプまたはチューブの間に強力で安全で漏れ防止されたシールを作成し、効率的な液体またはガスの流れを確保するように設計されています。圧縮継手の世界をさらに深く掘り下げ、それらの重要性と進化を理解しましょう。

圧縮フィッティングとは何ですか？

圧縮フィッティングは、2つのパイプまたはチューブを接続するために使用される機械装置です。フィッティングは、柔らかい金属またはプラスチックフェルール（オリーブとも呼ばれます）をパイプの外面に圧縮し、緊密で漏れない接続を作成します。フェルールは、その周りに締めるナットによって所定の位置に保持されます。締めると、フィッティングはフェルールをパイプに押し込み、高い圧力に耐えて漏れに抵抗できる安全なシールを形成します。

圧縮継手は、配管継手と油圧継手の両方、ならびに自動車（燃料ラインやブレーキライン用）やHVaCシステムなどの産業で広く使用されています。これらのフィッティングの汎用性により、低圧の給水線から高圧油圧システムまで、さまざまな用途で使用できます。

短い歴史と進化

圧縮継手は1世紀以上にわたって存在しており、材料と設計の観点から大幅に改善されてきました。彼らは、19世紀後半に、従来のはんだ付けと溶接が必ずしも実用的ではない配管システムで、より安全で漏れ防止のジョイントを作成する方法として最初に導入されました。

時間が経つにつれて、圧縮継手は、油圧やガスラインを含む高圧システムを扱う業界にとって好ましい選択となりました。材料科学の革新、特に真鍮製の継手とステンレス鋼製の継手の開発により、これらの接続はさらに極端な条件に耐えることができました。

現代 圧縮コネクタ 次のような高度な素材が組み込まれています ステンレス鋼 、より大きな強度、耐食性、耐久性を提供し、さまざまな産業用途に適しています。

他のフィッティングと比較した利点と短所

あらゆる種類のフィッティングと同様に、圧縮フィッティングには独自の利点と短所が付属しています。圧縮フィッティングと他の一般的に使用されているフィッティングタイプの簡単な比較を次に示します。

圧縮継手の利点 ：

• はんだ付けや溶接が必要ない迅速な設置。

• 真鍮、ステンレス鋼、PVCやナイロンなどのプラスチックなど、さまざまな材料に適しています。

• 低圧および高圧アプリケーションの両方で漏れ防止シールを作成するのに最適です。

• 特別なツールを必要とせずに、簡単なメンテナンスと分解。



圧縮継手の短所 ：

• には適していません 溶接されたジョイントが必要になる場合がある非常に高圧システム。

• フェルールまたはオリーブは時間の経過とともに摩耗する可能性があり、適切に維持されないと漏れが発生します。

• 適切なトルクを実現するためにレンチを使用する必要があります。これは、時には緊張や触覚不足につながることがあります。




圧縮継手の種類

圧縮継手 さまざまな形があり、複数の業界でさまざまな目的に役立つように設計されています。これらの継手の主な機能は、パイプとチューブを安全で漏れ防止する方法で接続することですが、必要なフィッティングの種類はアプリケーションに依存します。以下が最も一般的です 圧縮継手の種類 そして彼らの用途。

ストレートコネクタ：

A ストレートコネクタは、圧縮フィッティングの最も基本的な形式です。 2つのパイプを直線に接続します。このタイプのフィッティングは、同じサイズと素材の2つのパイプまたはチューブを結合する必要がある場合に使用されます。

• アプリケーション ：配管システム、油圧ライン、ガスライン。

• 利点 ：インストールが簡単で、ストレート接続用のタイトで安全なシールを提供します。

• 材料 ：一般的にから作られています 真鍮、ステンレス鋼、またはプラスチック。



肘コネクタ（45度および90度）：

肘コネクタ パイプが方向を45度または90度変更できるようにする圧縮継手です。それらは、パイプを障害物を中心に再ルーティングする必要がある場合、またはスペースの制限が方向の変化を必要とする場合によく使用されます。

• アプリケーション ：配管、HVACシステム、および油圧システムで使用して、流体の流れをリダイレクトします。

• 利点 ：パイプルーティングの柔軟性を提供し、パイプの不必要な曲がりやねじれを避けるのに役立ちます。

• 材料 ：真鍮、ステンレス鋼、プラスチックで利用できます。

90度の肘 ：これは、ほとんどの住宅および産業用アプリケーションで使用される最も一般的なタイプの肘コネクタです。

45度の肘 ：90度の角度が配管システムにあまりにも多くのストレスを引き起こす可能性がある場合、穏やかなターンに使用されます。

ティーコネクタ：

ティーコネクタは、パイプが3つの方向に分岐できるようにするフィッティングであり、「t」形状を形成します。このタイプの圧縮フィッティングは、流体またはガスの流れを1つのメインパイプから2つの小さなパイプに分割する必要がある場合に役立ちます。

• アプリケーション ：複数の枝が必要な配管、油圧システム、および燃料システムで一般的に使用されます。

• 利点 ：特定のインストールでスペースを節約できるコンパクトなデザインでメインパイプラインから分岐することができます。

• 材料 ：通常、真鍮、ステンレス鋼、またはプラスチックで作られています。



アダプター（男性と女性）：

アダプターは、さまざまなサイズまたは材料のパイプまたはチューブを接続するように設計された圧縮フィッティングです。オスのアダプターには外部スレッドがあり、メスアダプターには内部スレッドがあります。これらの継手は、ねじパイプから圧縮パイプへの2種類の接続間の移行に最適です。

• アプリケーション ：配管システム、油圧ライン、ガスパイプラインで一般的な異なるスレッドタイプまたはサイズでパイプを接続するときに使用されます。

• 利点 ：さまざまな種類の配管システム間の移行を促進し、複数のアプリケーションに汎用性があります。

• 材料 ：多くの場合、真鍮、ステンレス鋼、またはPVCでできています。



組合：

組合は、2つのパイプまたはチューブを結合するために使用される圧縮継手ですが、パイプを切断せずに簡単に分解することもできます。標準コネクタとは異なり、ユニオンは3つのピースで構成されています。2つの圧縮端と中央ナット。これにより、メンテナンスや修理のためにシステムを分解する必要があるアプリケーションに最適です。

• アプリケーション ：分解が必要な場所でパイプを結合するために、配管および油圧システムで一般的に使用されます。

• 利点 ：修理やメンテナンス、パイプシステムで作業する際の時間と労力を節約するのが簡単です。

• 材料 ：主に真鍮またはステンレス鋼で作られています。



専門継手：

特殊フィッティングは、標準の圧縮フィッティングが機能しない特定のアプリケーション向けに設計されています。これらの継手は、壁にパイプを接続したり、柔軟な接続を作成したりするなど、独自の状況で使用されます。

• バルクヘッド圧縮フィッティング ：隔壁のフィッティングは、壁、タンク、またはその他の障壁をパイプまたはホースを渡すために使用され、安全で水密のシールを確保します。多くの場合、海洋システムまたは大規模な産業用アプリケーションで使用されます。

• 回転圧縮フィッティング ：このフィッティングにより、接続の一部が自由に回転することができます。これは、自動車ブレーキラインや機械など、柔軟性や一定の動きを必要とするシステムで役立ちます。

• アプリケーション ：海洋配管、自動車システム、産業機械などの専門システムで使用されます。

• 利点 ：他のタイプの圧縮継手が機能しない特定の、しばしば複雑な要件に合わせて調整されています。

• 材料 ：真鍮、ステンレス鋼、特殊なプラスチックで作られています。



圧縮フィッティングの種類概要表：

圧縮フィッティングの仕組み？

圧縮フィッティングは、2つのパイプまたはチューブの間に安全で漏れ防止されたシールを作成するように設計されています。これは、パイプの外面にフェルール（またはオリーブ）を圧縮することを含む機械的プロセスを通じて達成されます。適切に取り付けられると、フィッティングは漏れなく高圧に耐えることができる緊密な接続を形成します。コンポーネントを分解し、圧縮フィッティングの仕組みのプロセスを分解しましょう。

圧縮フィッティングのコンポーネント

通常、圧縮フィッティングは、ナット、フェルール/オリーブ、ボディの3つの主要な成分で構成されています。各パートは、安全でリークフリーの接続を確保する上で重要な役割を果たします。

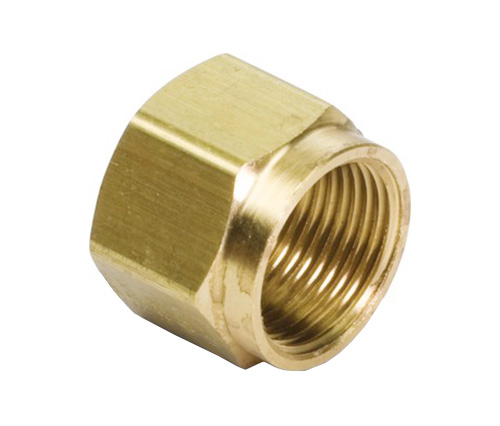

ナット ：

• ナットはフィッティングの最も外側の部分であり、アセンブリを締めるために使用されます。ねじれた本体にねじをかけ、締めたときにフェルールに圧力をかけます。この圧縮力により、シールが形成されます。
• 材料 ：ナットは、アプリケーションと材料の互換性に応じて、一般的に真鍮またはステンレス鋼で作られています。



フェルール（またはオリーブ） ：

• オリーブとも呼ばれるフェルールは、通常、真鍮またはステンレス鋼で作られたリングのような成分です。フィッティングが締められる前に、パイプの周りに配置されます。
• 関数 ：ナットが締められると、フェルールがパイプを圧縮し、わずかに変形して、パイプとフィッティングボディの間にタイトなシールを作成します。フェルールは、ぴったりとフィットし、パイプの周りのスペースを密封することにより、漏れを防ぎます。
• フェルルの種類 ：余分な強度と漏れ予防が必要なより厳しい用途で使用される単一のフェルル（最も一般的な）と二重フェルルがあります。



体 ：

• フィッティングの本体はすべてのコンポーネントを一緒に保持し、パイプに接続します。ナットに一致するスレッドがあり、圧縮を可能にするためにフェルールがその中に配置されます。体は、締められたらフィッティングが所定の位置に残ることを保証します。
• 材料 ： ボディは、多くの場合、用途と接続されている材料に応じて、真鍮、ステンレス鋼、またはプラスチックで作られています。



圧縮プロセス：漏れ防止シールの作成

圧縮継手で漏れ防止シールを作成するプロセスには、ナットをボディに締め、パイプにフェルールを圧縮します。詳細に機能する方法は次のとおりです。

パイプ挿入 ：

• 最初に、パイプは 圧縮フィッティング。フェルールは、挿入前に、通常はフィッティングボディのくぼんだエリアにパイプの周りに配置されます。



ナット締め付け ：

• ナットが体にねじ込まれると、フェルールに圧力がかかり始めます。ナットが締められると、フェルルはパイプの外面を圧縮し始めます。
• ナットが締められると、フェルールはわずかに変形して、パイプの周りにタイトなシールを作成します。この圧縮により、フィッティングが内部圧力に耐えることができる漏れ防止接続を確実に形成します。



シール形成 ：

• 圧縮は、フェルールを強制的にパイプの周りにしっかりとグリップすることにより、永久シールを作成します。このシールは、液体またはガスがフィッティングの端の周りを逃げるのを防ぎます。
• 材料に応じて、フェルールはパイプをしっかりと抱きしめて、固体シールを確保することができます。ステンレス鋼の継手では、強力なシールを提供しながらフェルールに損傷を与えないように、ナットが特定のトルクに締められます。



リーク予防 ：

• パイプの周りのフェルルの変形は、高圧条件下であっても、漏れを防ぐための障壁を作り出します。圧縮継手は、ガスライン、配管、油圧システムなど、漏れが受け入れられないシステムでよく使用されます。



フェルールの種類とそのアプリケーションの理解

圧縮継手に使用されるフェルルには、それぞれ特定のアプリケーションに適しています。

単一のフェルール ：

• 説明 ：これは、配管継手と一般に使用される最も一般的なタイプのフェルールです 油圧アプリケーション。ナットが締められたときにパイプに圧縮する単一の金属リングで構成されています。
• 応用 ：標準を必要とするほとんどのアプリケーションに最適です 圧縮コネクタ 、給水ラインや燃料ラインを含む。



二重フェルール ：

• 説明 ：二重フェルルは、高圧に対する追加のセキュリティと抵抗が必要なアプリケーションで使用されます。これらのフィッティングは、パイプの両側に1つは、タイトで安定したシールを確保するために、2つのフェルルを使用します。
• 応用 ：漏れに対する追加の保護が必要な高圧油圧システムとガスラインで一般的に使用されています。
• アドバンテージ ：ダブルフェルルは、より良い漏れ防止性能を提供し、極端な条件下で故障する可能性が低くなります。



柔軟なフェルル ：

• 説明 ：一部の圧縮継手は、柔軟性が必要な用途には、ナイロンやプラスチックなどの材料から作られた柔軟なフェルルを使用します。
• 応用 ：移動または振動が一般的な低圧アプリケーションまたはシステムで使用されます。




圧縮継手のアプリケーション

圧縮フィッティングは、幅広い産業やアプリケーションで使用される多用途のコンポーネントです。強力な漏れ防止接続を作成する能力により、さまざまな配管やチューブシステムに最適です。以下は、最も一般的なアプリケーションの一部です 圧縮継手 、異なる分野での重要性を強調します。

配管：給水ライン、ガスライン

配管継手は、圧縮コネクタの最も一般的な用途の1つです。これらの継手は、水とガスのラインを処理するように設計されており、流体やガスの流れに漏れや破壊がないようにします。

• ウォーターライン ：住宅、商業、産業の配管システムでは、飲料水を運ぶパイプを接続するために圧縮継手が使用されます。フィッティングは、信頼できる漏れ防止シールを形成します。これは、水圧を維持し、水の浪費を防ぐために重要です。真鍮製およびステンレス鋼の継手は、一般的に水システムで使用されています。

• ガスライン ：圧縮継手は、天然ガスやプロパンのラインを含むガスパイプを接続するために使用されます。危険なガス漏れを防ぐのに役立ちます。そのため、ガスラインを使用する際に高品質の圧縮フィッティングを使用することが不可欠です。 真鍮圧縮フィッティング これらのアプリケーションでは、優れた耐久性と耐食性のためによく使用されます。



利点 ：

• はんだ付けや溶接を必要とせずに迅速かつ簡単に設置します。

• ガスラインとウォーターラインに安全な接続を提供します。

• 真鍮やステンレス鋼などの腐食耐性材料は、長期にわたるパフォーマンスを保証します。



油圧システム：

油圧システムはしばしば高圧接続を必要とし、圧縮フィッティングはこのタスクに最適です。これらの継手は、機械および工業システムで一般的に使用され、圧力下で油圧液を伝達します。

• アプリケーション ：建設機器、自動車油圧、航空宇宙、および産業機械で使用されます。

• 利点 ：油圧システムの高圧は、配管システムに多くの負担をかける可能性があり、安全で漏れない接続が重要になります。圧縮継手は、漏れや流体の損失を保証しながら、システムの圧力を維持するのに役立ちます。

材料 ：安全性を損なうことなく高圧に耐える能力により、油圧システムでは、ステンレス鋼の圧縮継手が好まれます。

自動車アプリケーション：ブレーキライン、燃料ライン

圧縮継手 自動車産業で広く使用されており、流体の完全性を維持し、ブレーキライン、燃料ライン、その他の重要なシステムの適切な動作を確保するために重要です。

• ブレーキライン ： 圧縮継手は、ブレーキシステムを動作する油圧液を運ぶブレーキラインを接続するために使用されます。この用途では、ブレーキの安全性を確保し、液体の損失を防ぐために、漏れ防止シールが不可欠です。

• 燃料ライン ： で 燃料システム、圧縮コネクタは、燃料ラインのさまざまな部分を接続するために使用され、燃料が漏れなく安全に所定の位置にいることを保証し、危険な状況につながる可能性があります。



利点 ：

• 高圧耐性により、ブレーキラインや燃料ラインに適しています。

• 漏れ防止接続は、安全のために重要です。

• クイックインストールにより、車両のメンテナンス中のダウンタイムが短縮されます。



計装および制御システム：

圧縮継手 機械および測定装置の操作に正確な流体またはガス制御が不可欠な計装および制御システムで重要な役割を果たす。

• アプリケーション ：で使用 産業用品、化学物質処理、実験室システム、および流体またはガスの流れを監視および制御する必要がある測定装置。

• 利点 ：これらの継手は、敏感なシステムでの流体またはガスの正確な流れを保証する安全な接続を形成するのに役立ちます。タイトなシールは、測定の精度や機器の動作を損なう可能性のある漏れを防ぎます。

材料 ：計装では、ような材料 ステンレス鋼または真鍮は、腐食抵抗と高精度の条件下でうまく機能する能力のために一般的に使用されます。

HVACシステム：

暖房、換気、エアコン（HVAC）システムには、空気、冷媒、およびその他のガスがシステムを適切にルーティングされるようにするために、堅牢で信頼できるパイプフィッティングが必要です。圧縮フィッティングは、これらのシステムで頻繁に使用されます。

• アプリケーション ：HVACシステムの冷媒ライン、ガスライン、その他の配管システムを接続するために使用されます。

• 利点 ：形成する能力 低圧（空気の流れの場合）と高圧（冷媒用）の両方でセキュアーシールは、HVACアプリケーションの多用途の選択肢となります。

材料 ：真鍮、ステンレス鋼、および銅は、通常、温度や圧力などの特定の用途と環境要因に応じて、HVACシステムで使用されます。

その他のアプリケーション

• 沖合と海洋 ：オフショア掘削リグと海洋船では、環境条件が耐久性のある腐食耐性のフィッティングを必要とする燃料ライン、油圧ライン、および計装システムの接続に圧縮継手が使用されます。
• 食品および飲料業界 ：ステンレス鋼で作られた圧縮継手は、衛生と安全を確保するために食品および飲料システムで使用されます。それらは、飲料、乳製品、その他の消耗品のための流体処理システムで使用されます。
• 農業および灌漑システム ：圧縮継手は灌漑パイプを接続するために使用され、水を作物、庭、または芝生に輸送する低圧の水システムに最適です。



圧縮フィッティングのアプリケーション概要表：
