銅カードスリーブパイプジョイントを選択する方法

リリース時間： 12.08.2020

Abstract: 1。銅カードスリーブタイプ端子パイプジョイントターミナルジョイントを介した銅フェルール...

1。銅カードスリーブタイプ端子パイプジョイント
ターミナルジョイントを介した銅フェルールタイプの機能は、主に機器機器の接続とパイプラインの測定に使用されます。銅フェルールタイプストレート末端ジョイントには多くの種類があります。パイプの外径D0はφ6mm、φ8mm、φ10mm、φ12mmなどです。スレッドの仕様は、M10×1、M12×1、M14×1.5、M16×1.5、M18×1.5、M20×1.5、1/2NPT、ZG1/2 '、ZG1/4/4'などです。

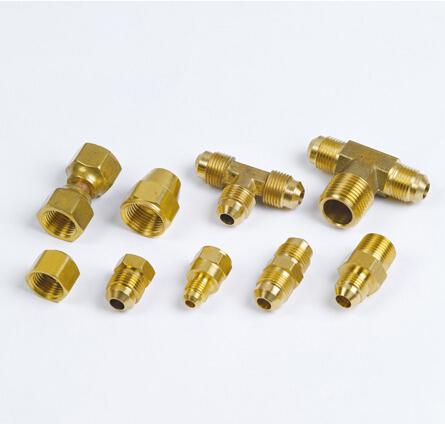

ターミナルジョイントを介した銅カードスリーブタイプの外観構造を図1に示します。加工材料はH62（クロムメッキの表面）です。公称圧力は1.0MPaで、動作温度は150°C以下です（ナイロンチューブの動作温度は通常の温度です）。

アプリケーションの範囲：銅パイプ、プラスチックパイプ、ナイロンパイプ。

特に注意を払う必要があります。ソースバルブと機器とパイプラインの接続は、圧縮フィッティングを採用してはなりません。これは、ソースバルブ、機器、およびパイプライン間の接続が重要な部分であり、ここにフェルルタイプのジョイントがないことが、接続の品質を確保し、メンテナンスと修理を促進するのに役立つためです。経験によれば、実際に使用すると、このジョイントの処理品質とパイプのサイズは非常に厳格である必要があります。そうしないと、シーリングが不十分なため、ジョイントは漏れます。

2。銅フェルールタイプストレートミドルジョイント

銅フェルールタイプのストレートスルー中間関節は、空気源、信号パイプライン、および空気源と信号パイプラインを接続するために使用されます。銅フェルールタイプの直線中の関節には多くの種類があり、パイプの外径D0はφ6mm、φ8mm、φ10mm、φ12mmなどです。図2は、中間関節を通る銅カードスリーブタイプの外観構造を示しています。加工材料はH62（クロムメッキ表面）です。公称圧力は1.0MPaで、動作温度は150°以下です（ナイロンチューブの動作温度は通常の温度です）。アプリケーションの範囲：銅パイプ、プラスチックパイプ、ナイロンパイプ。

特に注意を払う必要があります。ソースバルブと機器とパイプラインの接続は、圧縮フィッティングを採用してはなりません。これは、ソースバルブ、機器、およびパイプライン間の接続が重要な部分であり、フェルルタイプのパイプジョイントがないことが、接続の品質を確保し、メンテナンスと修理を促進するために有益であるためです。経験によれば、実際に使用して、このジョイントの処理品質とパイプのサイズは非常に厳格である必要があります。そうしないと、ジョイントはしっかりと密閉されて漏れます。
